IRI, Nyomvályú

A T7 Mérnökiroda Kft. a Ramböll céggel, ezen belül a svédországi Ramböll RST-vel (Malmö) együttműködve, a LASER RST mérőeszközt egy új hordozójárműre helyezve, olyan mérőrendszer született, amely a kor elvárásainak megfelelően az útfelület érintése nélkül képes az út geometriájának, és a burkolatállapot jellemzőinek mérésére a sebességétől függetlenül. A LASER RST mérőeszköze egy Mercedes Sprinter típusú gépjárművön elhelyezett merőgerenda, amelyen lézerkamerák (19 darab), valamint tehetetlenségi érzékelők helyezkednek el. A merőrendszer, bármilyen, szilárd burkolattal ellátott útról képes mérési adatokat szolgáltatni. A merőrendszer által szolgáltatott adatok sokszínűségének köszönhetően egyaránt felhasználhatóak állapotfelvételi mérésekhez, felújítások előtte-utáni vizsgálataihoz, tervezési alapadatokként, PMS rendszerekhez.

A mérőrendszer által meghatározott paraméterek:

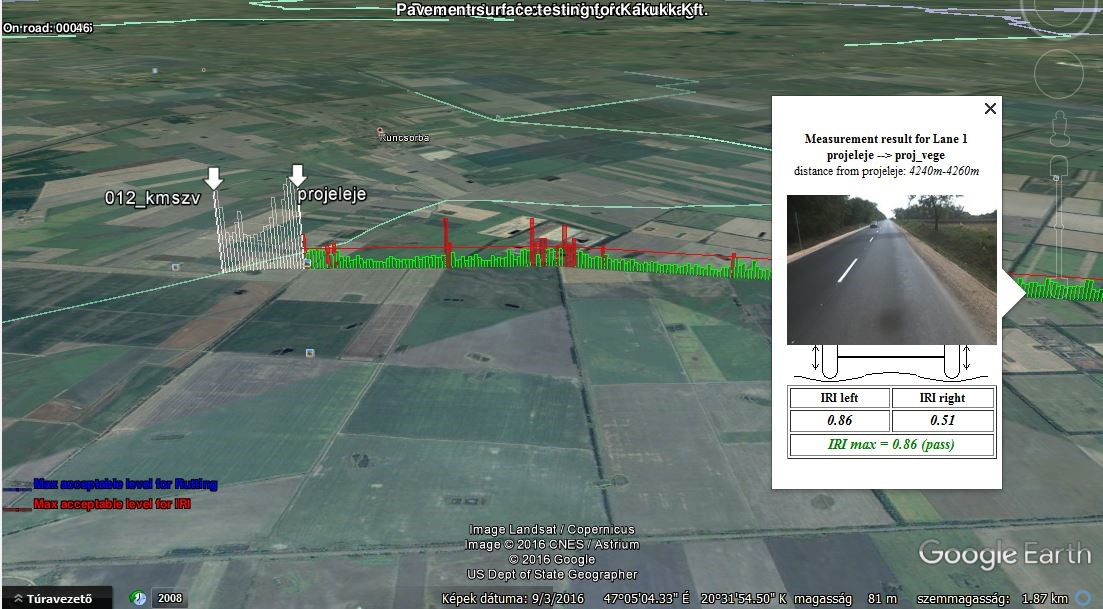

  • Egyenetlenség (IRI)
  • Hosszirányú profil
  • Keresztprofil, Kersztirányú esés
  • Nyomvályú
  • Textura (RMS, MPD)
  • GPS koordináták
  • Vízmélység
  • Helyszínrajzi, magassági vonalvezetés

A rendszer előnyei:

  • Egy méréssel határozza meg az adott sáv hossz– és keresztprofil, egyenetlenség és nyomvályú értekeit, valamint a geometriai paramétereit
  • Az útfelület érintése nélkül, lézerkamerák, és tehetetlenségi érzékelők felhasználásával gyűjt adatokat.
  • A nagy pontosságú impulzus jeladóval, a megtett távolság pontosan mérhető.
  • Az adatfelvétel a forgalommal megegyező sebességgel történik.
  • Az érzékelők rendszeres ellenőrzésével, kalibrálásával, a hibás adat keletkezése kizárható.
  • Az adatfeldolgozás valós idejű, mivel egy méréssel határozza meg az adott sáv hossz–, keresztprofil, egyenetlenség és nyomvályú értékeit, valamint a geometriai paramétereit.

Adatfeldolgozás:

A T7 Mérnökiroda Kft. szakemberei a Megrendelő mindenkori igényeinek figyelembevételével végzik el a feldolgozást. A mérési adatok feldolgozását követően az eredményeket tartalmazó adatbázis átadása a megrendelő által kért formában történik.

A LASER RST megfelel az alábbi előírásoknak:

  • ISO 13473: characterization of pavement texture
  • ISO 8608: Mechanical vibration, road surface profiles.
  • ASTM E950 (class 1): Measuring longitudinal profile.
  • ASTM E1926: Computing IRI.
  • EN 13036-6 (class 1): Road and airfield surface characteristics
